编写架构文档

架构师主要职责

• 编写架构文档
• 开发编程框架
• 重构软件代码
• 设计系统架构
• 技术选型，解决技术中问题
• 优化系统性能
• 模块分解与微服务架构
• 保障系统安全与高可用
• 大数据应用
• 技术创新
• 沟通管理

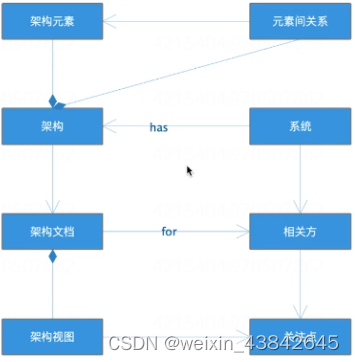

什么是软件架构

• 元素关系分成2类：动态关系和静态关系
  • 静态关系：调用方，被调用方等
  • 动态关系：是系统如何协作
• 架构的关键是相关方，做的架构给谁看的
• 你要想清楚你是在给谁在做这件事情，这角色的关注点在什么地方，不是为了工作而工作
• 心里要想着，你做这些事情对方能不能看得懂，是否能接受，如果不能接受看如何进行改进
• 不同的环境你的工作是不一样的，一个新团队，也许需要10篇文档，一个老团队，几句话就可以说清楚。关注合作。架构是关注场景的。

什么是架构师

• 做架构设计，对系统架构负责的那个人
• 架构师是一顶帽子，而不是一把椅子，架构师是一个角色而不是一个职位

架构视图

4+1视图模型

• 逻辑视图（Logical View），设计的对象模型
• 过程视图（Process View），捕捉设计的并发和同步特征
• 物理视图（Physical View），描述软件到硬件的映射，反应了部署特性
• 开发视图（Development View），描述在开发环境中软件的静态组织结构
• 场景视图（scenarios），描述用例场景

逻辑视图

• 相关方：客户、用户、开发组织管理者
• 视角：系统功能元素，以及它们接口、职责、交互
• 主要元素：系统、子系统、功能模块、子功能模块、接口
• 用途：开发组织划分，成本进度的评估

开发视图

• 相关方：开发相关人员、测试人员
• 视角：系统如何开发实现
• 主要元素：描述系统的层，分区，包，框架，系统通用服务，业务通用服务，类和接口，系统平台和相关基础框架
• 用途：指导开发组织设计和开发实现

物理视图

• 相关方：系统集成商、系统运维人员
• 视角：系统逻辑组件到物理节点的物理部署和节点之间的物理网络配置
• 主要元素：物理节点以及节点通信

过程视图

• 相关方：性能优化，开发相关人员
• 视角：系统运行时线程，进程情况
• 主要元素：系统进程，线程以及处理队列等

场景视图

• 相关方：用户，设计和开发人员
• 视角：概括了架构上最重要的场景（最典型或者最具有风险）及其非功能性需求， 通过这些场景的实现，阐明了架构的广度或者众多架构元素的运行方式

什么是模型

• 模型是一个系统的完整的抽象。人们对某个领域特定问题的求解及解决方案 对它们的理解和认识都蕴含在模型中
• 通常，开发一个计算机系统是为了解决某个领域特定问题， 问题的求解过程，就是从领域问题到计算机系统的映射

【领域问题】==分析、抽取==》【概念模型】==提取==》【系统需求】==分析、设计==》【解决方案】

为什么要建造模型

• 和人沟通
• 保存软件设计的最终成果
• 证明某件事能否工作
• 前提：建造模型的成本远远低于建造实物的成本
• 不同的模型在什么阶段呈现，表达什么样的设计意图，给谁看，很重要

UML建模语言

分类

静态图-通过描述类、对象和数据结构以及它们之间存在的关系，来描述软件要是中不变的逻辑结构

• 用例图
• 对象图
• 类图
• 组件图
• 包图
• 部署图

动态图-通过描绘执行流程或者实体状态变化的方式，来展示软件实体在执行过程中的变化过程

• 协作图
• 时序图
• 活动图
• 状态图

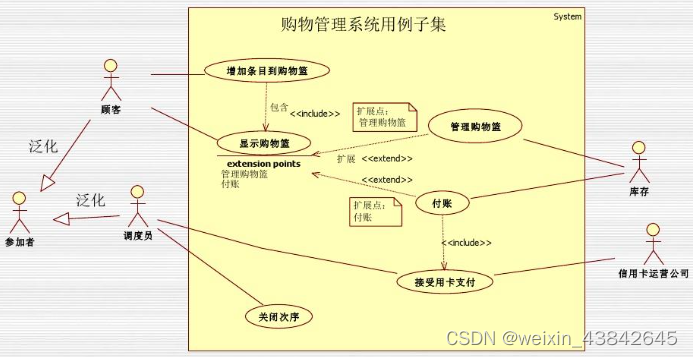

用例图

• 用途：功能需求描述，角色（或系统）-做什么
• 使用阶段：需求分析阶段
• 注意：①当一个图太大要进行拆分，让看的人更清晰 ②先可以是主功能用例图，然后每个主功能分别再实现一个功能用例图

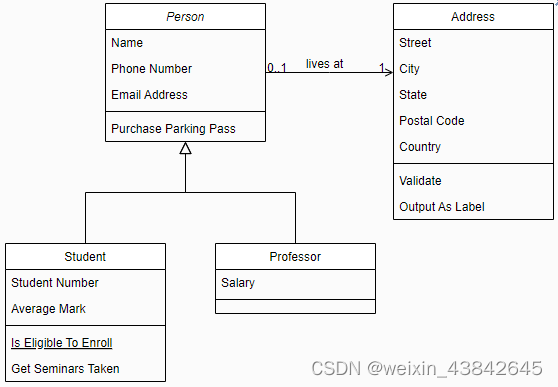

类图

• 用途：描述类之间的关系
• 使用阶段：详细设计阶段
• 注意：核心的类关系一定要有

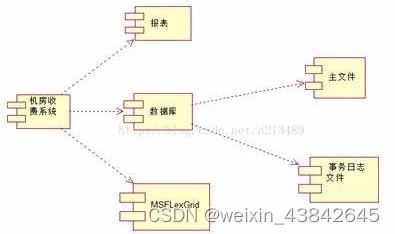

组件图

• 用途：描述系统设计的组件静态关系，如果要动态组件关系可以用组件时序图
• 使用阶段：概要设计第二图

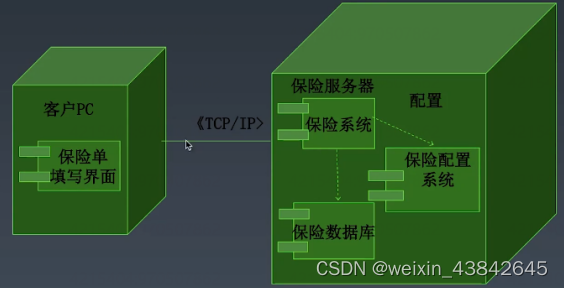

部署图

• 用途：主要是服务器之间的 关系
• 使用阶段：概要设计第一图

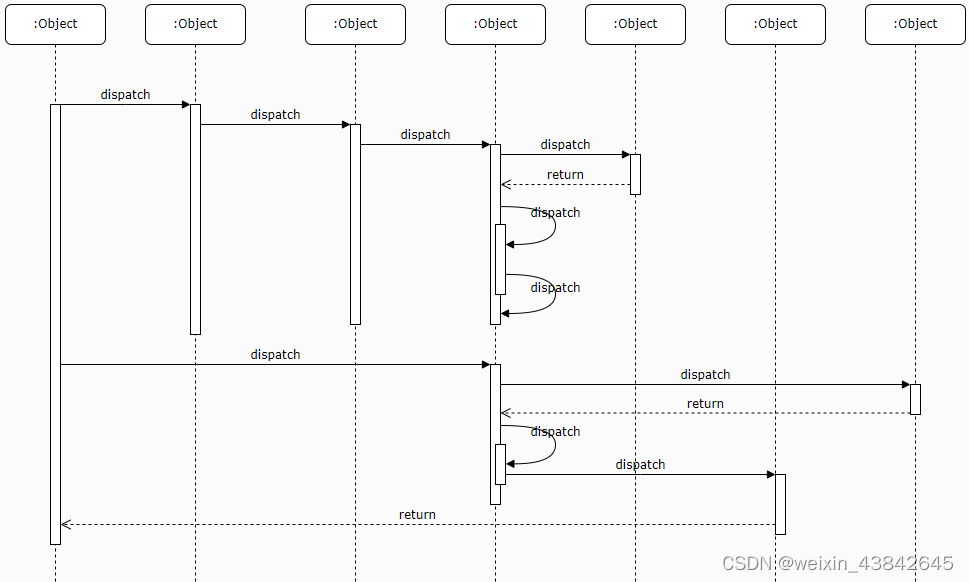

时序图

• 用途：描述动态调用关系（任何对象的调用关系）
• 使用阶段：设计的三个阶段都要使用的， ①需求分析阶段，系统级的时序图 ②概要设计阶段，组件-服务器时序图或者组件之间交互的时序图 ③详细设计阶段，方法的时序

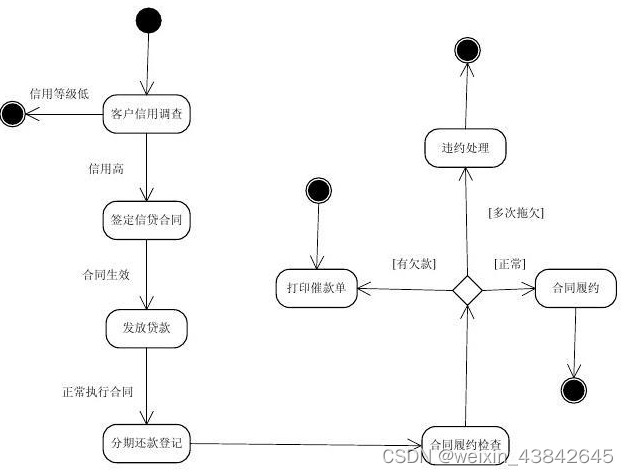

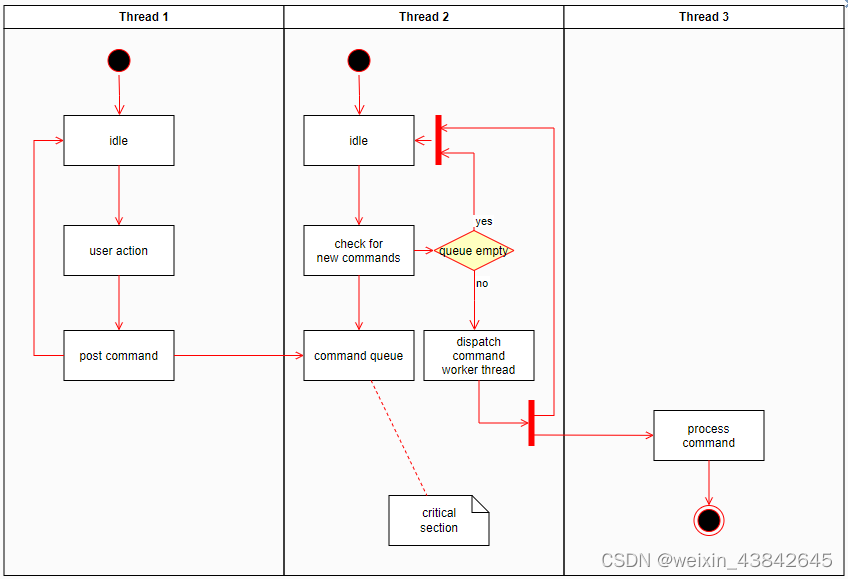

活动图

• 用途：描述流程的，对象之间调用关系，整个流程是怎样完成的
• 使用阶段：三个阶段都可以使用， ①需求分析阶段：业务流程 ②概要设计阶段：不同模块，领域，子系统之间处理流程 ③详细设计：方法内部流程设计

状态图

• 用途：描述对象，子系统，系统的生命周期
• 使用阶段：需求分析阶段，详细设计阶段
• 场景：订单状态，不同状态之间是如何变化的，店铺状态，线程状态，审批流程状态

每个阶段画什么图

• 三个阶段分别对应三种类型文档，需求文档，概要设计文档，详细设计文档
• 需求分析阶段：用例图，活动图，状态图，时序图
• 概要设计阶段：①最顶层设计系统级：部署图，服务器或者子系统时序图，子系统级活动图 ②第二层，组件图，组件时序图
• 详细设计阶段:类图、类时序图、状态图、方法活动图、数据库实例图
